Стенд сход-развала Техно Вектор 7202 TS Optima

Стенд сход-развала Техно Вектор 7202 TS Optima

479 990 руб.
Артикул: 7202 TS
Производитель: Техновектор (Тула)
Характеристики:
Техно Вектор 7 - новейший 3D стенд "сход-развал" компании Технокар. Система машинного зрения может состоять из 2-х или 4-х видеокамер. Ключевое преимущество - технология WideScope, не имеющая аналогов в мире. Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний). Измерение может производиться на уровне пола. Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве. Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Видео:
Поделиться:

Техно Вектор 7202 TS Optima - новейший 3D стенд "сход-развал" компании Технокар. Система машинного зрения может состоять из 2-х или 4-х видеокамер. Ключевое преимущество - технология WideScope, не имеющая аналогов в мире. Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).

Измерение может производиться на уровне пола. Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.

Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

СИСТЕМА МАШИННОГО ЗРЕНИЯ WIDESCOPE
Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.

Стенды Техно Вектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

2. Самоцентрирующиеся захваты колес
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Мишени
Пассивные отражатели без содержания электронных элементов, состоящие из:
• плоских мишеней с градиентным рисунком покрытые защитным слоем;
• прочного ударо-защищенного корпуса.

4. Система машинного зрения
Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

5. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 7.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.

ТЕХНО ВЕКТОР 7 OPTIMA - 3D СТЕНД ПО ОПТИМАЛЬНОЙ ЦЕНЕ

  В данной версии стенды поставляются без:
- передних поворотных платформ; (18 800 руб.)
- накладок на передние поворотные платформы; (2 247 руб.)
- монитора; (7 800 руб.)
- принтера. (3 600 руб.)

КОМУ ПОДОЙДЕТ ДАННАЯ ВЕРСИЯ СТЕНДОВ:



  • Клиентам, у которых уже есть готовое рабочее место с передними поворотными платформами.
  • Клиентам, у которых есть желание установить монитор большей/меньшей диагонали или использовать имеющийся в наличии.
  • Клиентам, у которых есть желание купить полноценный 3D стенд по оптимальной цене.

ПРИМЕНЯЕМОСТЬ

В данной серии стендов есть модели которые можно использовать на яме и модель которую можно использовать на подъемнике (Техно Вектор 7212 TS)



ОСНОВНЫЕ СВОЙСТВА:

Серия Серия Optima - облегченная версия стендов Техно Вектор 7.

В данной версии стенды поставляются без:
- передних поворотных платформ; (18 800 руб.)
- накладок на передние поворотные платформы; (2 247 руб.)
- монитора; (7 800 руб.)
- принтера. (3 600 руб.)
Количество камер Две неподвижные камеры.
Типы камер Две видеокамеры 1.3 Мп.
Тип монтажа Настенный.
Требует наличия капитальной или несущей стены.
Компьютерная стойка Облегченная. Отдельно стоящая крепится к полу.
Применяемость Яма
Расстояние от камер до центра передних поворотных платформ 1400 - 2500 мм
Основные преимущества
  • Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.
  • Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**


** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

ОГРАНИЧЕНИЯ ДАННОЙ СЕРИИ

Стенды Техно Вектор TS НЕ имеют ограничений в производительности, полноте базы данных автомобилей, возможностей ПО или других "искусственных" ограничений функциональности по сравнению с другими 3D стендами Техно Вектор. Отличие серии Optima - в полноте комплектации. В стендах данной серии базовый комплект поставки не включает в себя:

  • передние поворотные платформы;
  • накладки на передние поворотные платформы;
  • монитор;
  • принтер.

Назначение Техновектор 7

Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ:
  • для передней и задней оси:
    • суммарный и индивидуальный углы схождения колес;
    • угол развала колеса;
    • углы смещения колес;
    • углы симметрии осей.
  • для передней оси (управляемые колеса):
    • угол продольного наклона оси поворота колеса;
    • угол поперечного наклона оси поворота колеса.

Комплект поставки Техновектор 7

Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1



В данной версии стенды поставляются без:
- передних поворотных платформ; (18 800 руб.)
- накладок на передние поворотные платформы; (2 247 руб.)
- монитора; (7 800 руб.)
- принтера. (3 600 руб.)



Компания "Технокар" постоянно ведет работу по модернизации выпускаемого оборудования. Поэтому производитель оставляет за собой право вносить изменения в оборудование в интересах прогресса и улучшения характеристик без предварительного уведомления.

Технические характеристики Техно Вектор 7202 TS

Наименование параметра Диапазон измерений Макс.
погрешность
измерений
Сред.
статист.
погрешность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Максимальный угол поворота колес ±45º ±10' ±5'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси ±2,5º ±3' ±2'
Угол движения ±2,5º ±3' ±2'
Угол отклонения геометрии оси ±2,5º ±3' ±2'
Наименование параметра Значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷  24
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 350
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69

ТЕХНОЛОГИЯ WIDESCOPE - САМАЯ ШИРОКОУГОЛЬНАЯ СИСТЕМА МАШИННОГО ЗРЕНИЯ, НЕ ИМЕЮЩАЯ АНАЛОГОВ В МИРЕ.
Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.

Технология WideScope уменьшает измерительную высоту.

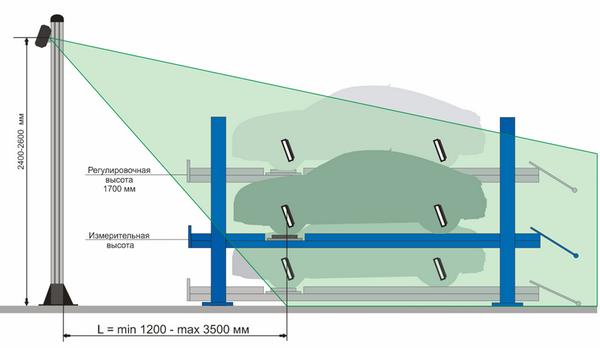

СХЕМЫ УГЛОВ ОБЗОРА КАМЕР СТЕНДОВ ТЕХНО ВЕКТОР 7 С ТЕХНОЛОГИЕЙ WIDESCOPE
* - для настенного варианта (тип К).
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм, при расстоянии более 2550 мм - увеличивается измерительная высота.

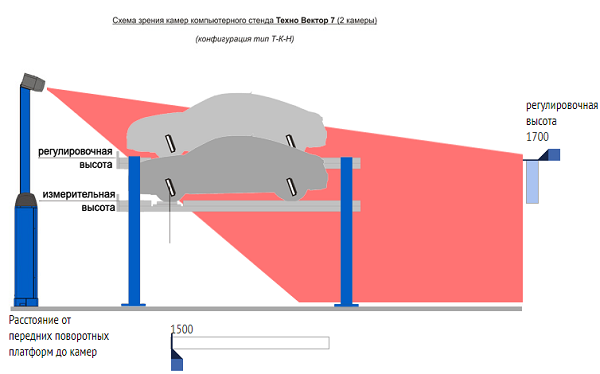

ВЛИЯНИЕ РАССТОЯНИЯ ОТ ЦЕНТРА ПОВОРОТНЫХ ПЛАТФОРМ ДО КАМЕР НА ДИАПАЗОН РАБОЧИХ ВЫСОТ ПОДЪЕМНИКА ДЛЯ ТЕХНО ВЕКТОР 7 (2 КАМЕРЫ).
Двухкамерные стенды сход-развал Техно Вектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.

Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.

• ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
• ползунок справа - изменяет предполагаемую регулировочную высоту.
расстояние от передних поворотных платформ до камер 1500 мм
регулировочная высота 1700 мм
измерительная высота (min): 1305 мм
На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.

• Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
• С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000 мм от передних колес измерительная высота составляет 300мм.
• 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
• 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.
* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм

ТЕХНОЛОГИЯ WIDESCOPE РАСШИРЯЕТ ДОПУСТИМЫЕ ДИАПАЗОНЫ РАССТОЯНИЙ ПРИ МОНТАЖЕ:
• Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
• «Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
ТЕХНОЛОГИЯ WIDESCOPE ПОВЫШАЕТ СТАБИЛЬНОСТЬ РАБОТЫ:
• Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
